네이버에서 팀버프레임 카페가 처음 만들어지기 이전 2003년 정도 무렵입니다. 당시 독일에서 팀버프레임을 배워 중목구조와 팀버프레임에 대해 국내에 처음으로 소개 하려고 하였는 데 당시는 국내에 중목구조와 팀버프레임은 커녕 경량목구조 마져도 생소했던 시절이었습니다. 그래도 팀버프레임의 이해를 넓히고자 온라인 카페를 다음에서 처음 열고 중목구조와 팀버프레임의 온라인 강의를 실시 하였습니다. 몇 번의 오프라인 세미나도 진행하였습니다.
그 때에는 중목구조와 팀버프레임에 대한 이해가 전혀 없던 시절이였기 때문에 기초적인 용어조차 생소하여 강의 중 많은 시간을 용어 정리에 시간을 할애 하였었습니다. 그래서 기본적인 용어를 정리해야 할 필요를 느꼈고 이후로 팀버프레임건축입문이라는 책도 저술하여 이제는 나름대로 중목구조와 팀버프레임에 대한 이해가 높아지고 있는 것 같습니다.
요즘 블로그를 정리하다 보니까 그 당시 올렸던 내용중에서 오류가 있다든지 보완 할 거리가 있다든지 당시 상황과는 많은 발전이 있어 지금 사용하지 않는 용어등이 눈에 띄어 예전에 정리했던 내용등을 다시 한번 정리 하였습니다.
외국에서도 경량 목조 시스템이 도입되기 전까지는 특별히 중목구조 팀버프레임 ( Heavy Timber Construction, Timberframe )이란 용어를 따로 사용 하지 않았습니다. 그 때에는 모든 목공일이 Carpentry, Zimmer 라고 하였지만 경량 목조건축 시스템 도입 된 후에 대부분의 목조주택이 경량목조 시스템으로 지어졌고 따라서 그것과 대별되는 중량 목을 사용 하는 형식을 보통 중목구조 팀버프레임이라고 불리우게 되었습니다.
팀버프레임 건축의 내부
팀버프레임의 정의
팀버프레임 중목구조란 큰 제재목을 사용한 모든 건축을 말합니다.
미국 소방협회 건축규정에 의하면 중목구조 ( Heavy Timber Construction) 팀버프레임 건축이라 함은 건축물의 기둥과 보를 이루는 주요 부재의 단면 사이즈가 8" X 8" ( 200 X 200 MM) 이상의 부재가 사용되는 목구조를 중목구조 또는 팀버프레임이라 정의 합니다. ( 미국 소방협회 건축규정. National Fire Protection Association ) 또한 기둥과 보를 이루는 부재들을 결합함에 있어서 철물을 사용하지 않고 장부 맞춤과 나무못 (산지)로 연결하는 짜맞춤 공법으로 결구하는 형식의 건축양식을 말합니다.
미주에서는 팀버프레임을 좁은 의미로 해석하여 서양식 짜맞춤에 의한 목구조로 한정하여 보는 경우도 있습니다. 그렇게 의미를 좁게 한정하는 경우에는 다른 용어로 전통연결 ( Traditional Joinery or Traditional Joinery Timberframe ) 이란 용어를 사용 합니다. 그 이유는 경량목구조 등에서 못이나 철물 등을 이용하여 건축는 반면 중목구조의 결구는 철물을 사용하지 않고 전통 방식인 짜맞춤 공법을 사용하여 주요 골조를 구성하기 때문에 그렇습니다.
또한 글루램등 중량목재를 사용하기는 하지만 철물을 이용하여 결구하는 구조를 중목구조 포스트엔 빔 공법으로 분류합니다.
통나무건축 (Log House) 역시 중목을 사용하기는 하지만 횡치식으로 연결하며 기둥보 방식이라도 브레이스를 사용하지 않는 점에서 팀버프레임과는 구별되며 팀버프레임이 다양한 내 외장재를 사용하는 데 비하여 통나무집은 통나무가 직접 내 외부에 노출됨으로써 팀버프레임과는 전혀 다른 느낌의 결과물을 만들어 냅니다.
시공중인 팀버프레임 주택, 가구등 배치가 되지 않아 골조의 규모를 잘 가늠해 볼 수 있다.
현대식 팀버프레임은 기능적으로는 단열과 목재 보존등 새로운 건축자재와 신공법을 받아들여 현대 생활 양식에 완벽하게 적응하였으며 팀버프레임의 본래 목적인 구조적인 면에서도 현대식으로 새롭게 해석한 많은 프레임들이 탄생는 등 오늘도 진화를 거듭하고 있습니다.
팀버프레임의 가장 큰 장점은 견고한 내진 구조로 500년을 바라보는 튼튼한 골격이며 아울러 이러한 골조가 고스란히 노출되어 미적으로 별다른 장식없이 아름다운 공간을 만들 수 있습니다. 또한 새로운 단열공법을 적용하여 패시브하우스에 버금 가는 단열성능을 구현하고 있습니다.
공사중인 중목구조 팀버프레임 주택. 한옥식 가구 구조를 모티브로 하여 서양식 팀버프레임 중목구조 형태로 재 해석한 팀버프레임. 기둥과 보, 도리 등 주요 부재가 브레이스 ( 가세 )와 나무 못 (Peg)으로 단단히 결합되어 있다. 통상 단면을 이루는 한 세트의 결합 단위를 벤트 ( Bent )라고 한다.
하이브리드 형식의 팀버프레임; 벽체부는 경량 목구조 or R/C조 지붕틀은 팀버프레임.
주목장 맞춤 ( Dove Tail Joinery ) 동서양의 짜맞춤 공법에서 두루 사용되는 대표적인 결구법.
네이버에서 팀버프레임 카페가 처음 만들어지기 이전 2003년 정도 무렵입니다. 당시 독일에서 팀버프레임을 배워 중목구조와 팀버프레임에 대해 국내에 처음으로 소개 하려고 하였는 데 당시는 국내에 중목구조와 팀버프레임은 커녕 경량목구조 마져도 생소했던 시절이었습니다. 그래도 팀버프레임의 이해를 넓히고자 온라인 카페를 다음에서 처음 열고 중목구조와 팀버프레임의 온라인 강의를 실시 하였습니다. 몇 번의 오프라인 세미나도 진행하였습니다.
그 때에는 중목구조와 팀버프레임에 대한 이해가 전혀 없던 시절이였기 때문에 기초적인 용어조차 생소하여 강의 중 많은 시간을 용어 정리에 시간을 할애 하였었습니다. 그래서 기본적인 용어를 정리해야 할 필요를 느꼈고 이후로 팀버프레임건축입문이라는 책도 저술하여 이제는 나름대로 중목구조와 팀버프레임에 대한 이해가 높아지고 있는 것 같습니다.
요즘 블로그를 정리하다 보니까 그 당시 올렸던 내용중에서 오류가 있다든지 보완 할 거리가 있다든지 당시 상황과는 많은 발전이 있어 지금 사용하지 않는 용어등이 눈에 띄어 예전에 정리했던 내용등을 다시 한번 정리 하였습니다.
외국에서도 경량 목조 시스템이 도입되기 전까지는 특별히 중목구조 팀버프레임 ( Heavy Timber Construction, Timberframe )이란 용어를 따로 사용 하지 않았습니다. 그 때에는 모든 목공일이 Carpentry, Zimmer 라고 하였지만 경량 목조건축 시스템 도입 된 후에 대부분의 목조주택이 경량목조 시스템으로 지어졌고 따라서 그것과 대별되는 중량 목을 사용 하는 형식을 보통 중목구조 팀버프레임이라고 불리우게 되었습니다.

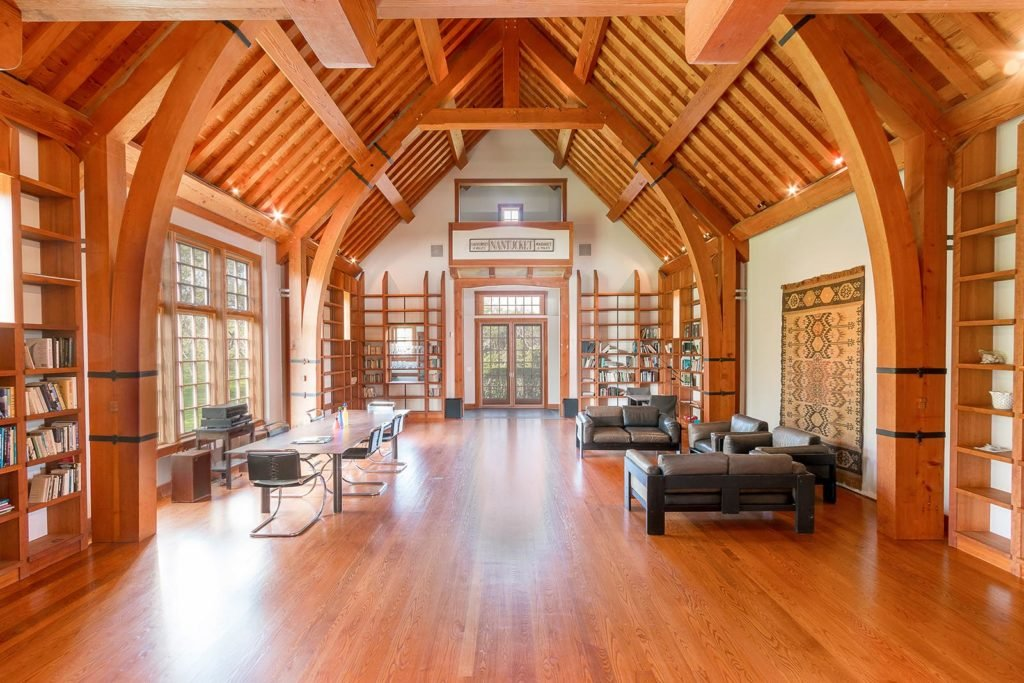

팀버프레임 건축의 내부
팀버프레임의 정의
팀버프레임 중목구조란 큰 제재목을 사용한 모든 건축을 말합니다.
미국 소방협회 건축규정에 의하면 중목구조 ( Heavy Timber Construction) 팀버프레임 건축이라 함은 건축물의 기둥과 보를 이루는 주요 부재의 단면 사이즈가 8" X 8" ( 200 X 200 MM) 이상의 부재가 사용되는 목구조를 중목구조 또는 팀버프레임이라 정의 합니다. ( 미국 소방협회 건축규정. National Fire Protection Association ) 또한 기둥과 보를 이루는 부재들을 결합함에 있어서 철물을 사용하지 않고 장부 맞춤과 나무못 (산지)로 연결하는 짜맞춤 공법으로 결구하는 형식의 건축양식을 말합니다.
[ The National Fire Protection Association (NFPA), defines heavy timber construction as a system having main framing members measuring no less than eight inches by eight inches and with exterior walls that are made of a non-combustible material. ]
미주에서는 팀버프레임을 좁은 의미로 해석하여 서양식 짜맞춤에 의한 목구조로 한정하여 보는 경우도 있습니다. 그렇게 의미를 좁게 한정하는 경우에는 다른 용어로 전통연결 ( Traditional Joinery or Traditional Joinery Timberframe ) 이란 용어를 사용 합니다. 그 이유는 경량목구조 등에서 못이나 철물 등을 이용하여 건축는 반면 중목구조의 결구는 철물을 사용하지 않고 전통 방식인 짜맞춤 공법을 사용하여 주요 골조를 구성하기 때문에 그렇습니다.
[ Traditional joinery is the classic way to connect timbers in post & beam and timber frame structures. It is an elegant and beautiful style of construction. Mortises and tenons are cut into the beams, which are secured together with hardwood pegs. ]
또한 글루램등 중량목재를 사용하기는 하지만 철물을 이용하여 결구하는 구조를 중목구조 포스트엔 빔 공법으로 분류합니다.
통나무건축 (Log House) 역시 중목을 사용하기는 하지만 횡치식으로 연결하며 기둥보 방식이라도 브레이스를 사용하지 않는 점에서 팀버프레임과는 구별되며 팀버프레임이 다양한 내 외장재를 사용하는 데 비하여 통나무집은 통나무가 직접 내 외부에 노출됨으로써 팀버프레임과는 전혀 다른 느낌의 결과물을 만들어 냅니다.

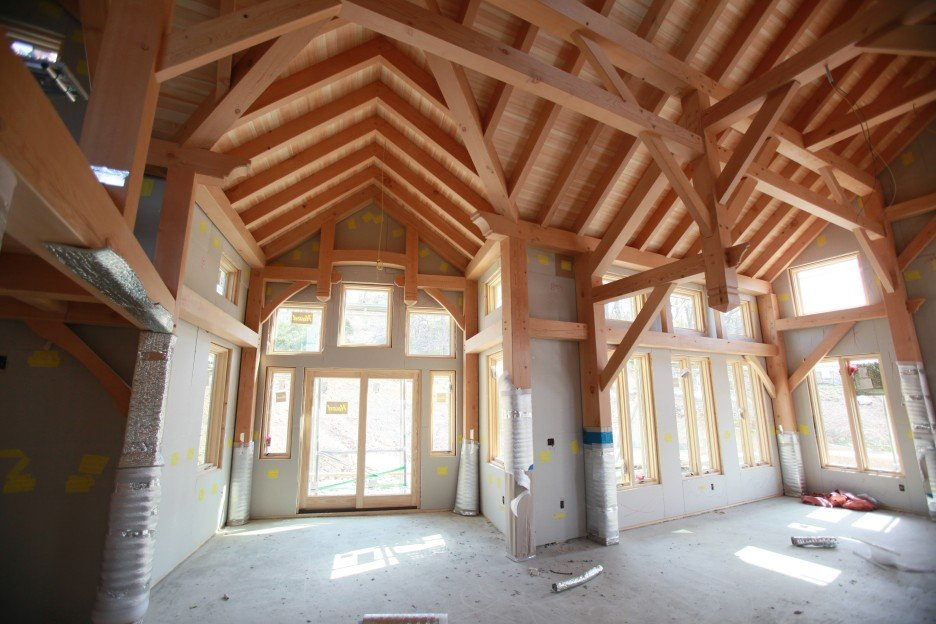

시공중인 팀버프레임 주택, 가구등 배치가 되지 않아 골조의 규모를 잘 가늠해 볼 수 있다.
현대식 팀버프레임은 기능적으로는 단열과 목재 보존등 새로운 건축자재와 신공법을 받아들여 현대 생활 양식에 완벽하게 적응하였으며 팀버프레임의 본래 목적인 구조적인 면에서도 현대식으로 새롭게 해석한 많은 프레임들이 탄생는 등 오늘도 진화를 거듭하고 있습니다.
팀버프레임의 가장 큰 장점은 견고한 내진 구조로 500년을 바라보는 튼튼한 골격이며 아울러 이러한 골조가 고스란히 노출되어 미적으로 별다른 장식없이 아름다운 공간을 만들 수 있습니다. 또한 새로운 단열공법을 적용하여 패시브하우스에 버금 가는 단열성능을 구현하고 있습니다.

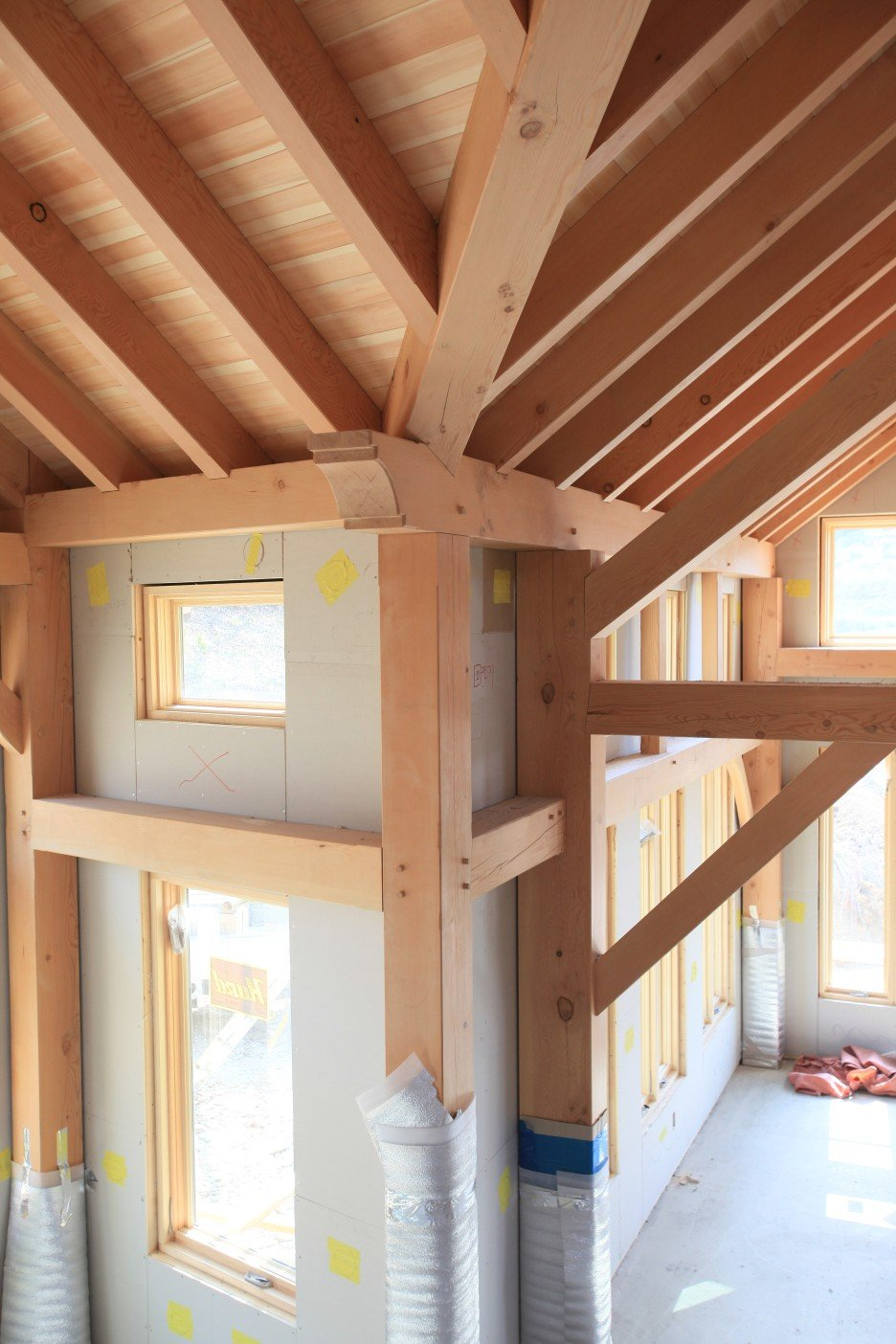

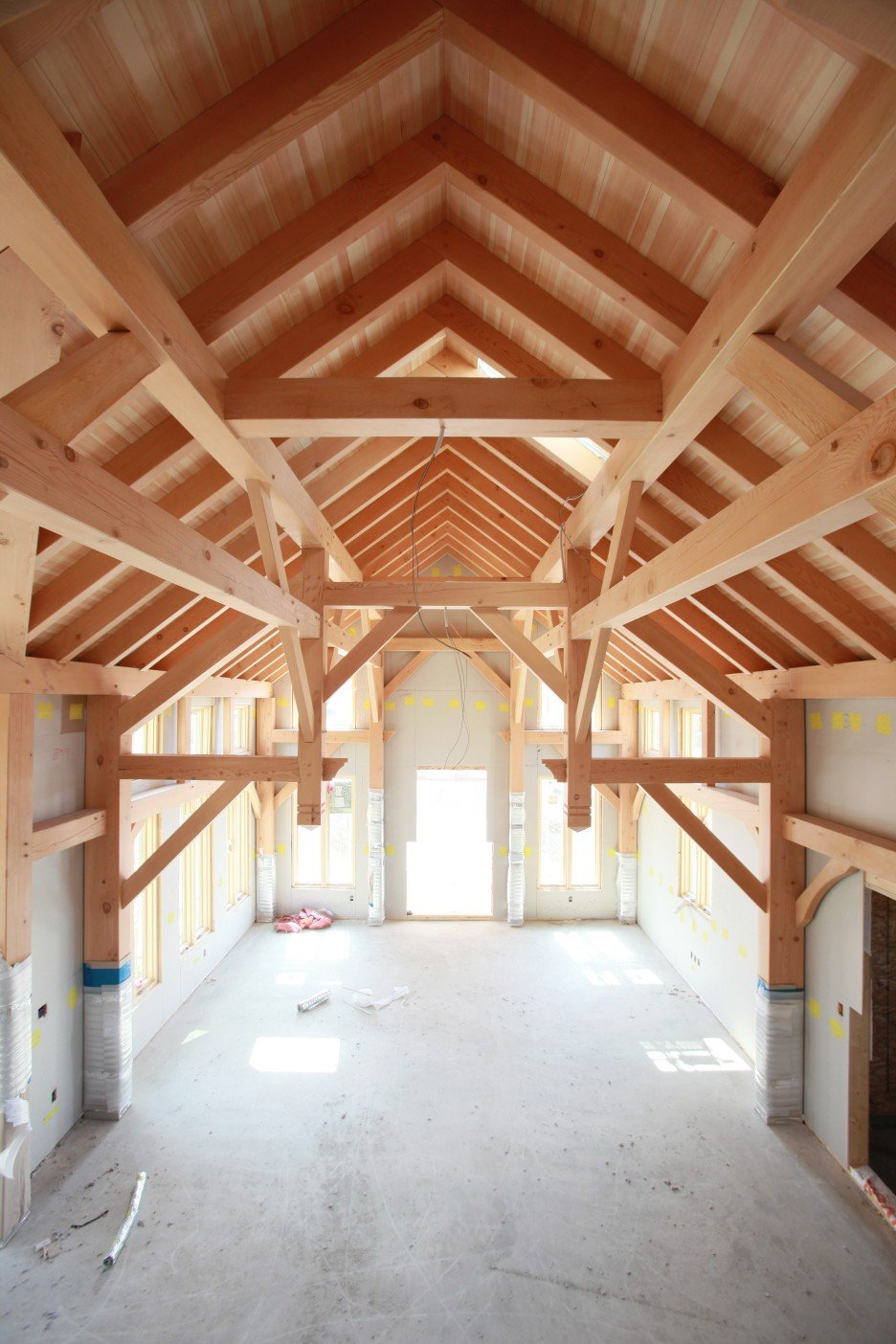

공사중인 중목구조 팀버프레임 주택. 한옥식 가구 구조를 모티브로 하여 서양식 팀버프레임 중목구조 형태로 재 해석한 팀버프레임. 기둥과 보, 도리 등 주요 부재가 브레이스 ( 가세 )와 나무 못 (Peg)으로 단단히 결합되어 있다. 통상 단면을 이루는 한 세트의 결합 단위를 벤트 ( Bent )라고 한다.

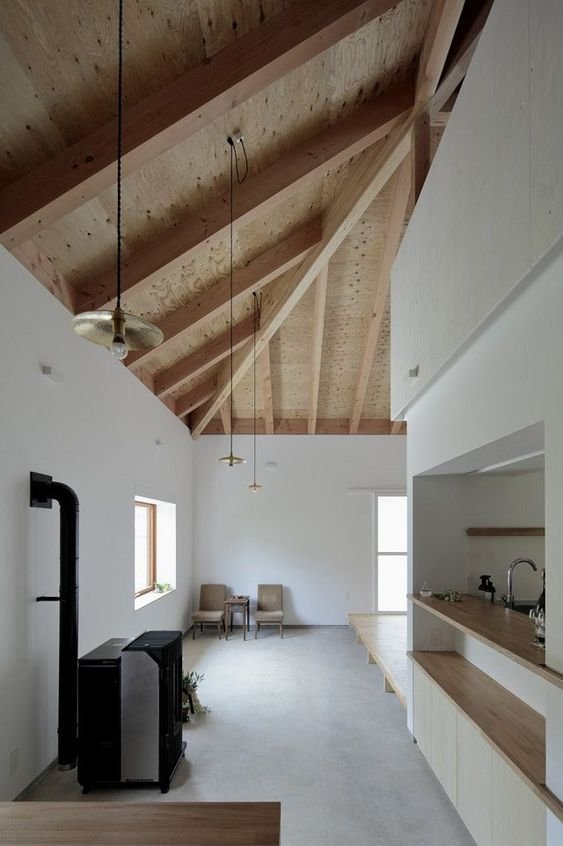

하이브리드 형식의 팀버프레임; 벽체부는 경량 목구조 or R/C조 지붕틀은 팀버프레임.

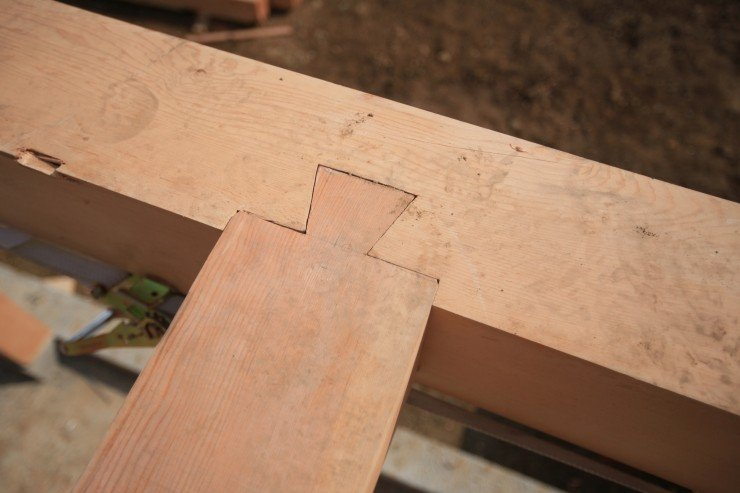

주목장 맞춤 ( Dove Tail Joinery ) 동서양의 짜맞춤 공법에서 두루 사용되는 대표적인 결구법.

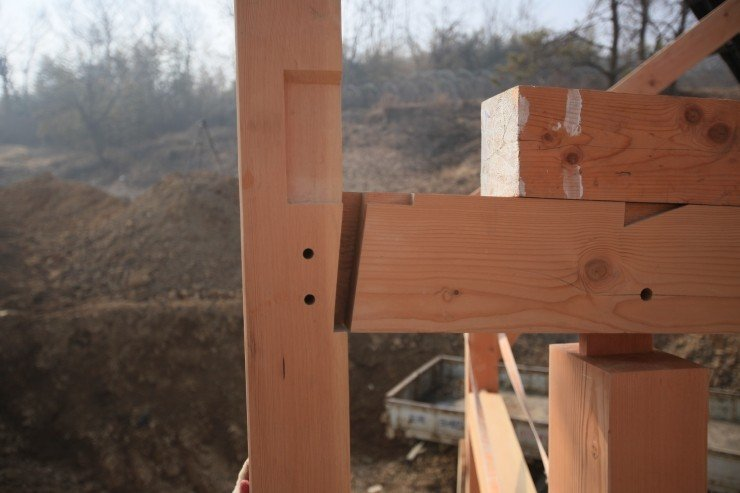

조립 중인 프레임. 장부 맞춤 ( Mortice & Tenon Joinery)

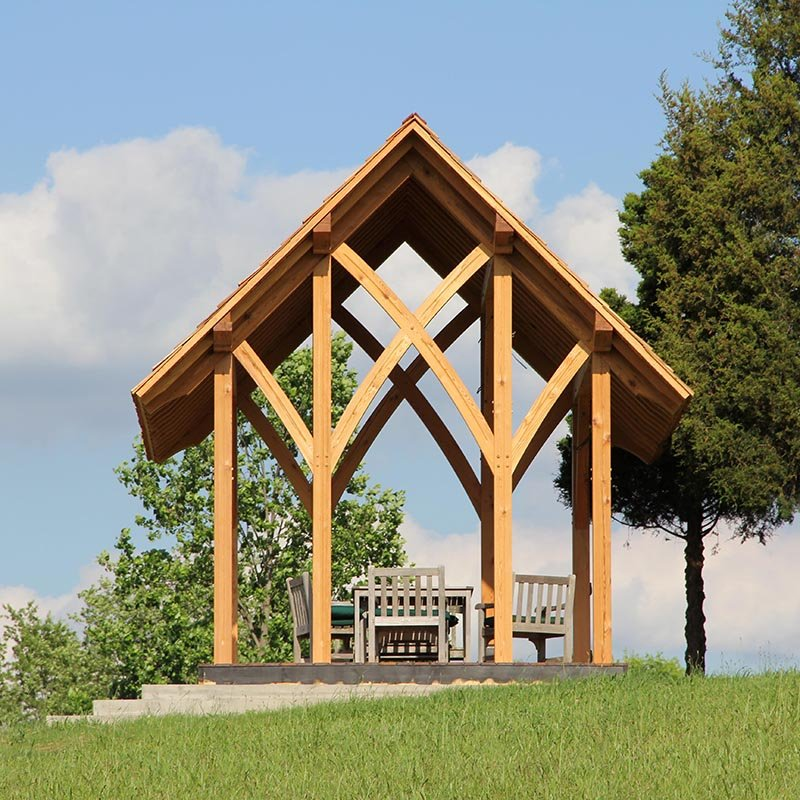

팀버프레임 정자. 해외 사례
